Wie kann man die Ausrichtung einer Stanznietmatrize anpassen?

Als erfahrener Lieferant von Stanznietwerkzeugen verstehe ich die entscheidende Rolle, die die richtige Ausrichtung für die Leistung und Langlebigkeit dieser wichtigen Werkzeuge spielt. Eine falsche Ausrichtung kann zu einer Vielzahl von Problemen führen, darunter schlechte Nietqualität, vorzeitiger Matrizenverschleiß und sogar Produktionsausfälle. In diesem Blogbeitrag gebe ich einige praktische Tipps, wie Sie die Ausrichtung einer Stanznietmatrize effektiv anpassen können.

Verstehen der Grundlagen der Stanznietmatrizenausrichtung

Bevor Sie sich mit dem Einstellungsprozess befassen, ist es wichtig, ein klares Verständnis davon zu haben, was Ausrichtung im Zusammenhang mit Stanznietbacken bedeutet. Unter Ausrichtung versteht man die präzise Positionierung der Stempel- und Matrizenkomponenten, um sicherzustellen, dass der Niet genau in das Werkstück eingeführt wird. Dazu gehört die Ausrichtung des Stempels mit dem Matrizenhohlraum sowie die Sicherstellung, dass die Matrize richtig in der Presse sitzt und befestigt ist.

Es gibt mehrere Faktoren, die die Ausrichtung einer Stanznietmatrize beeinflussen können, darunter:

• Maschinenverschleiß:Mit der Zeit können sich die Komponenten der Presse und der Matrize abnutzen, was zu einer Fehlausrichtung führen kann.
• Unsachgemäße Installation:Wenn die Matrize nicht richtig installiert ist, kann es zu Ausrichtungsproblemen kommen.
• Werkstückvarianten:Unterschiede in der Dicke, dem Material oder der Form des Werkstücks können die Ausrichtung der Matrize beeinflussen.
• Bedienerfehler:Auch eine fehlerhafte Bedienung der Presse oder Matrize kann zu Ausrichtungsproblemen führen.

Für die Ausrichtung erforderliche Werkzeuge und Geräte

Um die Ausrichtung einer Stanznietmatrize anzupassen, benötigen Sie folgende Werkzeuge und Geräte:

• Messuhr:Mit einer Messuhr wird die Ausrichtung der Stempel- und Matrizenkomponenten gemessen.
• Fehleranzeigen:Fühlerlehren dienen zur Messung des Spiels zwischen Stempel und Matrize.
• Drehmomentschlüssel:Mit einem Drehmomentschlüssel werden die Schrauben und Muttern angezogen, mit denen die Matrize befestigt ist.
• Unterlegscheiben:Unterlegscheiben sind dünne Metall- oder Kunststoffstücke, mit denen die Ausrichtung der Matrize angepasst werden kann.
• Reinigungsmittel:Zum Reinigen der Form- und Presskomponenten werden Reinigungsmittel wie eine Bürste und Lösungsmittel verwendet.

Schritt-für-Schritt-Anleitung zum Anpassen der Ausrichtung einer Stanznietmatrize

Im Folgenden finden Sie eine Schritt-für-Schritt-Anleitung zum Anpassen der Ausrichtung einer Stanznietmatrize:

1. Bereiten Sie die Presse und die Matrize vor:Stellen Sie vor Beginn des Ausrichtungsvorgangs sicher, dass die Presse ausgeschaltet ist und die Matrize sauber und frei von Rückständen ist. Entfernen Sie alle alten Unterlegscheiben oder Abstandshalter von der Matrize.
2. Installieren Sie den Würfel:Installieren Sie die Matrize gemäß den Anweisungen des Herstellers in der Presse. Stellen Sie sicher, dass die Matrize richtig sitzt und mit den entsprechenden Schrauben und Muttern befestigt ist.
3. Überprüfen Sie die Ausrichtung von Stempel und Matrize:Verwenden Sie eine Messuhr, um die Ausrichtung der Stempel- und Matrizenkomponenten zu überprüfen. Setzen Sie die Messuhr auf den Stempel und messen Sie den Abstand zwischen Stempel und Matrizenhohlraum. Passen Sie die Position des Stempels nach Bedarf an, um sicherzustellen, dass er im Matrizenhohlraum zentriert ist.
4. Überprüfen Sie den Abstand:Prüfen Sie mit Fühlerlehren den Abstand zwischen Stempel und Matrize. Der Abstand sollte über den gesamten Umfang des Stempels gleichmäßig sein. Wenn der Abstand zu groß oder zu klein ist, passen Sie die Position des Stempels oder der Matrize nach Bedarf an.
5. Passen Sie die Matrizenhöhe an:Verwenden Sie Unterlegscheiben, um die Höhe der Matrize anzupassen. Platzieren Sie die Unterlegscheiben zwischen der Matrize und dem Pressbett, um die Matrize je nach Bedarf anzuheben oder abzusenken. Stellen Sie sicher, dass die Matrize eben und parallel zum Pressbett ist.
6. Ziehen Sie die Schrauben und Muttern fest:Sobald die Ausrichtung korrekt ist, ziehen Sie die Schrauben und Muttern, mit denen die Matrize befestigt ist, mit einem Drehmomentschlüssel fest. Stellen Sie sicher, dass die Schrauben und Muttern gemäß den Herstellerangaben angezogen sind.
7. Testen Sie den Würfel:Nachdem die Ausrichtung angepasst und die Schrauben und Muttern festgezogen wurden, testen Sie die Matrize, indem Sie einige Probeteile testen. Überprüfen Sie die Qualität der Nieten und stellen Sie sicher, dass die Matrize reibungslos funktioniert. Sollten Probleme auftreten, wiederholen Sie den Ausrichtungsvorgang, bis die Matrize ordnungsgemäß funktioniert.

Tipps zur Aufrechterhaltung der richtigen Ausrichtung

Zusätzlich zur Anpassung der Ausrichtung der Stanznietmatrize ist es wichtig, Maßnahmen zu ergreifen, um die korrekte Ausrichtung über einen längeren Zeitraum aufrechtzuerhalten. Hier sind einige Tipps zur Aufrechterhaltung der richtigen Ausrichtung:

• Regelmäßige Wartung:Führen Sie regelmäßige Wartungsarbeiten an der Presse und der Matrize durch, um Verschleiß vorzubeugen. Dazu gehört das Reinigen der Matrize, das Schmieren der beweglichen Teile und die regelmäßige Überprüfung der Ausrichtung.
• Richtige Installation:Stellen Sie sicher, dass die Matrize korrekt und sicher in der Presse installiert ist. Befolgen Sie die Anweisungen des Herstellers sorgfältig und verwenden Sie die entsprechenden Werkzeuge und Geräte.
• Bedienerschulung:Bieten Sie den Bedienern, die die Stanznietmatrize verwenden, eine angemessene Schulung an. Stellen Sie sicher, dass sie verstehen, wie wichtig die richtige Ausrichtung ist und wie die Matrize sicher und effektiv bedient wird.
• Werkstückqualitätskontrolle:Implementieren Sie ein Qualitätskontrollsystem, um sicherzustellen, dass die Werkstücke in Dicke, Material und Form konsistent sind. Dies trägt dazu bei, Ausrichtungsprobleme zu vermeiden, die durch Werkstückabweichungen verursacht werden.

Abschluss

Das Anpassen der Ausrichtung einer Stanznietmatrize ist ein entscheidender Schritt zur Sicherstellung der Qualität und Leistung der Matrize. Indem Sie die in diesem Blogbeitrag beschriebenen Schritte befolgen und Maßnahmen ergreifen, um die richtige Ausrichtung im Laufe der Zeit aufrechtzuerhalten, können Sie das Risiko von Problemen minimieren und die Lebensdauer Ihrer Stanznietmatrize verlängern.

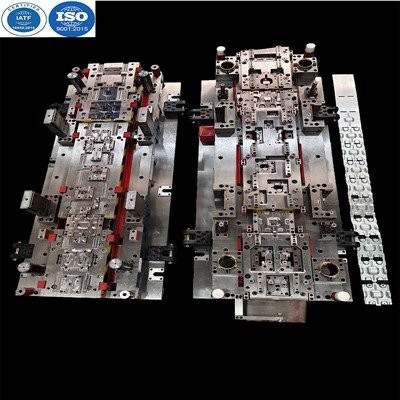

Wenn Sie auf der Suche nach hoher Qualität sindProgressive Blechmatrizen,Stanzform für Möbelbeschläge, oderMetallstanzwerkzeug und Stanzform, suchen Sie nicht weiter. Wir sind ein führender Anbieter von Stanznietwerkzeugen und anderen Metallstanzwerkzeugen und -matrizen. Unsere Produkte sind so konzipiert, dass sie den höchsten Qualitätsstandards entsprechen und werden durch unser Engagement für die Kundenzufriedenheit gestützt.

Wenn Sie Fragen haben oder Ihre spezifischen Bedürfnisse besprechen möchten, zögern Sie bitte nicht, uns zu kontaktieren. Wir freuen uns darauf, gemeinsam mit Ihnen die perfekte Lösung für Ihre Anforderungen an Stanznietwerkzeuge zu finden.

Referenzen

• „Metal Stamping Die Design and Manufacturing Handbook“ von John A. Schey
• „Handbuch Stanzen und Umformen“ von Peter Merz
• „Die Design Handbook“ der Society of Manufacturing Engineers
